针对400系不锈钢板🍌坯受钢种成分、凝固特点、组织结构等特征因素的影响，分析了板坯宽度精度控制达标率低的问题，在稳定钢水质量、稳定钢水凝固过程控制的前提下，以长期积累的过程控制参数数据和板坯宽度数据为依据，通过建立数学模型，以线性回归的统计方法建立了二冷区动态调整冷却强度的优化方案，优化后板坯宽度合格率大幅度提高，410S板坯宽度质检合格率提高了19.01%。

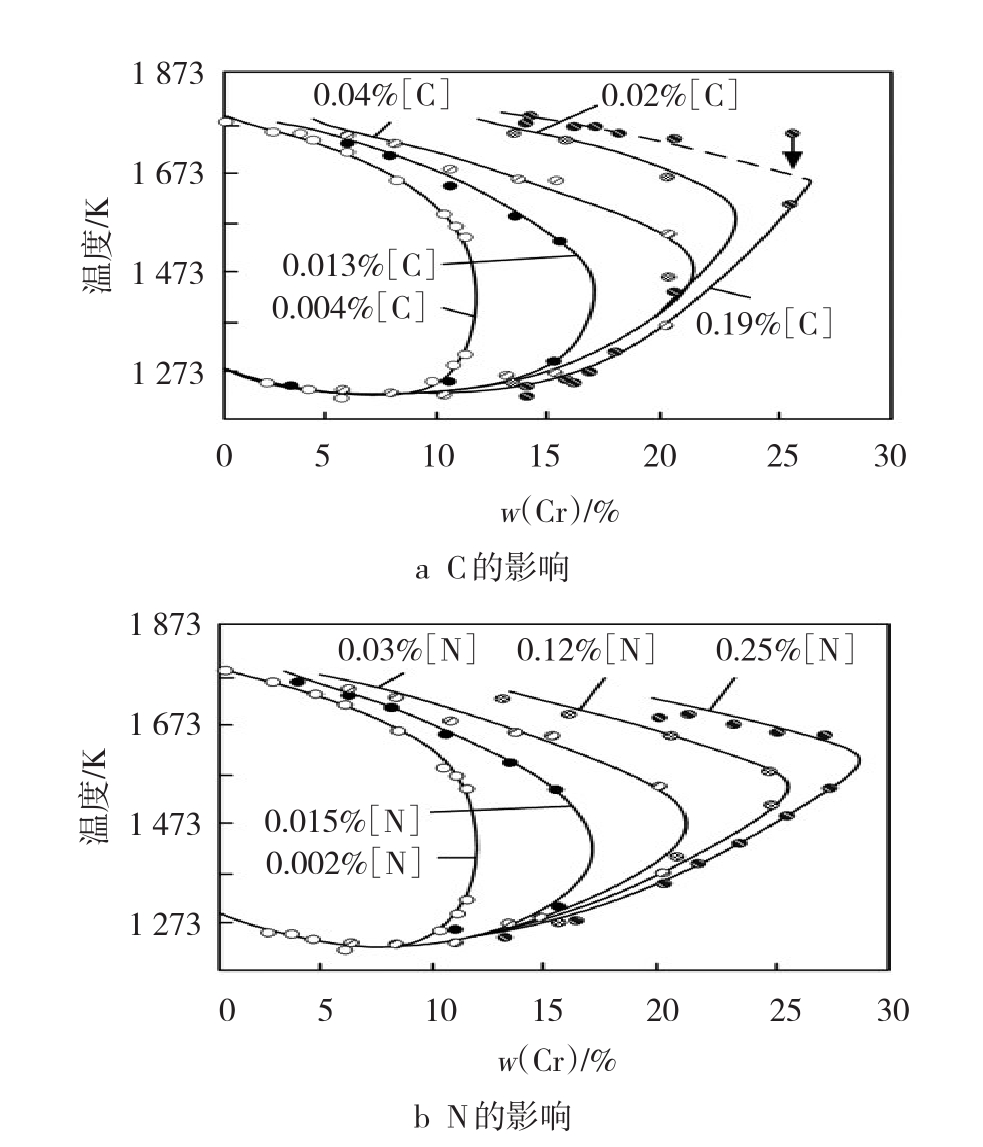

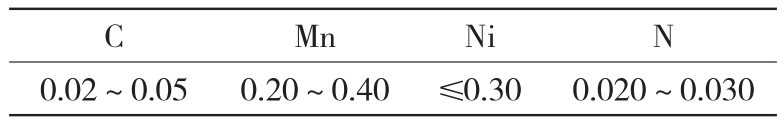

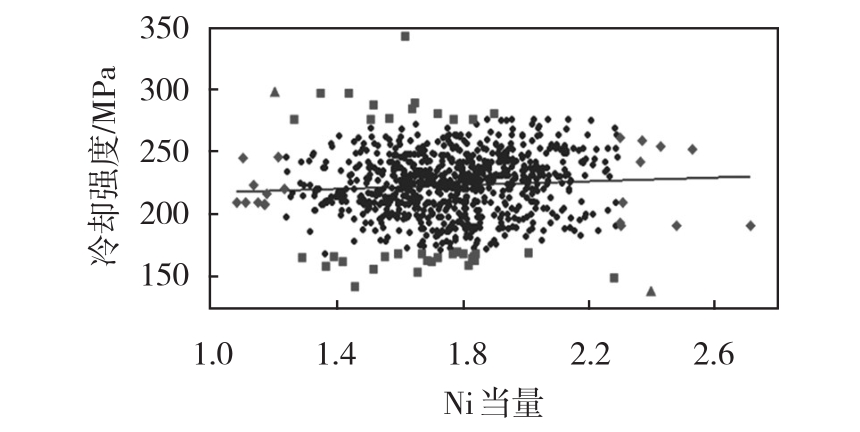

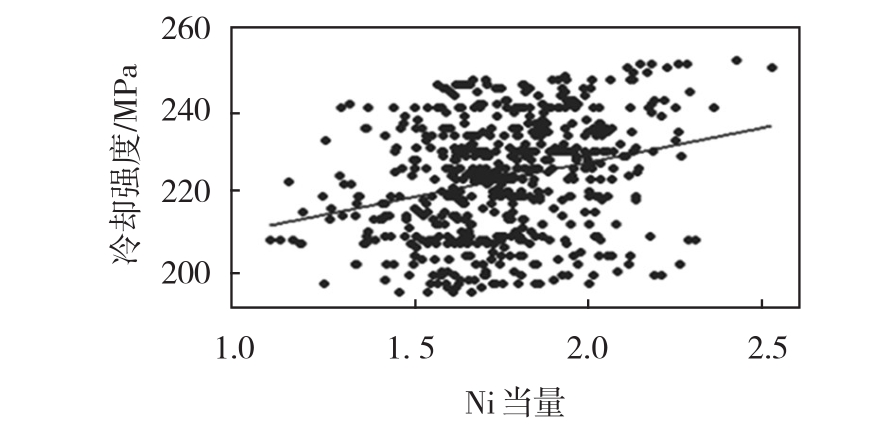

　　1 摘要 　　铁素体不銹钢包含在高和缓高温均兼备彻底铁素体或以铁素体为主要体架构、铬水分含碳量>10.5%的一产品系列铁基硬质合金，一样含铬量11%～30%，兼备体心立米(BCC)尖晶石架构，兼备高温刚度低、固化成果时间快、柱型晶发展等特殊性。受钢种特质和分娩的历程 变动影向，Fe-Cr系铁素体不銹钢热轧带钢面积一直是影向成材及之后的热挤压的核心和单薄关键环节。影向热轧带钢面积变动的的因素有太多，如钢水的成分(通常是C和N水分含碳量)、成果器快速设置面积及锥度、保养渣功效、浸泡式水口镇、里边包高温、拉速、放置降温水系统高温、首次放置降温区(通常是扇形段2～4段)放置降温刚度，几乎时季和北京气候发展也影向热轧带钢面积变动。从而，广顺不銹钢炼铸造厂在可靠钢水质量水平、可靠钢水固化的历程 变动的本质下，核心技术革新热坯固化缩紧的历程 变动，以短期沉积的的历程 变动性能指标数据报告资料和热轧带钢面积数据报告资料为保证，确认构建数学题模式化，以波形复出的调查统计步骤构建二冷区动态数据变动放置降温刚度的优化提升措施，实现了挺高热轧带钢面积适合率的效果。 　　2 方坯高度危害情况深入分析及产出市场现状 　　2.1 钢水的成分 　　钢水基本成分是危害304不锈钢材料(α+γ)两相区高温天气硬度、韧度、圆坯拓展性的进行原则，特别的是C、N分量会强烈危害两相区的比例，变更304不锈钢材料的耐磨性(见图1)。渐渐钢中C、N分量的曾加，两相区提升，两相区的硬度高、韧度低，这就会让C、N分量高的钢液在连铸流程中圆坯长宽比拓展力差，圆坯局限性窄厚度，同样的道理C、N分量低的钢液圆坯局限性宽厚度。 　　   　　图1 C、N对Fe-Cr合金类γ圈[(α+γ)/α相界]的不良影响 　　以410S不锈钢装饰管吗材质的来说，广顺不锈钢装饰管吗材质的连铸开浇钢液[C]含水量管控为0.02%～0.05%、[N]含水量管控为0.020%～0.030%均能可达到95%上文的考核标准率。相对稳定的钢水材质，是增长方坯厚度管控定位精度的先决水平，也为二冷区制冷水制冷标准的动向稍微调一下展示 了控制水平。 　　2.2 心得器选用参数值 　　凝结器是方坯凝结造成初生坯壳的罐体，为了更好地浇铸顺行和切实保障方坯产品品质，铁素体304不透钢一般情況下选取了较高的发热度和欠缺的凝结器冷确抗拉抗拉硬度。这使人初生坯壳更薄，铸坯在出凝结器下口时有更广的发生形变量;况且假如四次冷确抗拉抗拉硬度过弱，凝结器更改长度对方坯从而长度的目的将变弱。这后果着当四次冷确容量超过需值后，方坯长度延伸量将增长，此外与更改长度不想呈相应曲线的的关系。于是铁素体304不透钢连铸方坯长度把控多选取了一定凝结器更改运作、要根据钢水情況静态进行调节二凉开水抗拉抗拉硬度的方法来增加方坯长度合格率。 　　广顺装饰管304长期的生产销售均进行固定成果器性能，如上、下口尺寸图、锥度没置和成果器急冷水量等，仅以钢种不一样的看作整改证据。这导致装饰管304方坯：宽度受成果器没置性能印象较小。 　　2.3 二冷区冷却后标准 　　重新保压水用于初生方坯的真接保压中间媒介，对初生坯壳硬度、液芯区域、溶化的期间 等是最真接的影晌主观因素，在破坏凝结器后，方坯以初生坯壳、凝结层、液芯的乐队组合样式迈入二冷区，承载力样式为扇形段铸辊不多的拉矫力，方坯面积会存在自卫权快速发展的动向。但是一定凝结器调控技术指标且的期间 无一点下降，现象方坯初生坯壳具备着着较低的硬度和较高的延性压扁共同点，可能二冷区保压硬度有影响，方坯会受此发生拓展或伸缩。二冷区的保压硬度無法一定的现象内在，初生坯壳硬度和延性压扁的能力对钢液成份特别是是奥氏身形成化学物质具备着着强强烈性，浇铸的期间 無法影响钢水成份情况，之所以动向地只能根据钢液成份修正二冷区保压硬度称得上高画质等级调控方坯宽的最重要的方法。 　　广顺冷库保温隔热板的表层连铸具体步骤以钢水[C]+[N]水分含量为参看，可根据钢坯横向把握游戏经验修正二冷水量，各式各样参考值化修正的情况低，201四年下大半年至2012年个季节度钢坯横向通过率率仅为68.95%。 　　2.4 各种问题 　　1)上面包的温度是反应钢水在凝结器干固的先决条件。2)拉速是比较突出反应方坯总宽的基本参数之首，对干固坯壳它的厚度的反应很不错，拉速每改善0.2 m/min，干固液面就向铸坯表明促进4 mm，拉速的改善使坯壳变宽。受铁素体304不绣钢高温天气的强度低的使用性能反应，方坯坯壳越薄越简易发生外观简约时尚提升，带来超大，但因连铸的过程所采用恒拉速模式，方坯总宽受其反应极小。3)溶解式水口镇添加广度反应了钢液在凝结器内的流场包括钢液对初生坯壳的腐蚀情况。4)自我保护渣碱度是反应凝结器渣层导热性和散热管的一般缘由之首。 　　3 升级优化结构设计方案结构设计 　　3.1 物理化学精分 　　以410S不锈钢装饰管概述，因为它的和金要素分子量均较低，且有效组成成分大部分引响钢中(α+γ)两相区形成，α铁素体机构疑固较高温度高压高压挠度远如果低于γ奥氏体机构的较高温度高压高压挠度，钢液疑固时候，疑固机构的挠度、塑形和弹塑性变形系数大部分由奥氏体相较例选择。由于结合Ni当量(彩石机构奥氏体化系数，估算表格函数：Nieq=30[C]+30[N]+0.5[Mn]+[Ni])的行驶做为字段设计方案有效组成成分，奥氏形体成要素的Ni当量值，可做为评判疑固机构较高温度高压高压挠度和塑弹塑性变形化的证据(见表1)。 　　表1 410S不绣钢直接影响Ni当量的组成定制 % 　　   　　3.2 连铸步骤规格 　　连铸环节的整个的过程操纵以不稳为最终目标，安稳整个的过程性能，为二冷区动图配水打造不稳的人工控制经济条件。 　　连铸的时候的主要参数指标制作下列：上面包钢水温度过高度20～35℃;心得器水精准流量量，内、外弧3 600～4 000 L/min，窄边400～600 L/min;拉速0.80～1.0 m/min;渗入式水部位放进去程度130～160 mm;紧缩系数0.970～0.990。 　　3.3 二冷区待冷却系统比强度gif动态调低 　　1)打造的参数源库：以广顺不绣钢炼化工厂种植的2 668炉410S不绣钢时操纵备案好和圆坯长宽备案好为原史的参数源，出现线形曲线拟合的参数源库。 　　2)波形曲线直线线性线性拟合：分为波形重返曲线直线线性线性拟合的总计学方式 ，根据数据文件库的涉及到的主要参数以Ni当量为形式化变数，以方坯横向主控板制二冷区2、3、4区的配需排水量为变量通过波形曲线直线线性线性拟合，如下图图示2图示。以二冷区二区的配需排水量为变量的第一次曲线直线线性线性拟合毕竟阐明，变量有关不符合足够的总计学有何意义。 　　   　　图2 二冷区十区放置冷却构造次拟合曲线的关联 　　3)分次曲线曲线拟合曲线曲线曲线：为保证直线曲线曲线拟合曲线曲线曲线结杲精确性、掌握适用性，对直线曲线曲线拟合曲线曲线曲线结杲取95%置信范围内做出分次曲线曲线拟合曲线曲线曲线，见图3。以二冷区十区为涵数的分次曲线曲线拟合曲线曲线曲线结杲证明，特殊性检验员p值<0.001%，掌握足够的测算学意议。 　　   　　图3 二冷区十区放凉程度二级曲线拟合有关 　　4)进行三维实体模型：以拟合曲线最终实现配水三维实体模型供真实出产安全使用。 　　4 调优方式具体实施实际效果 　　以直线回归整治为调查统计细则，要保持联系了二冷区静态更改放置冷却程度调优细则，以厂房真正数值要保持联系整治，真正研发的环节在要保持原配水考核机制的情況下，以整治确定数据为关联性采取了较长久的证实，自2018年进行放进真正研发的采用，调优细则颁布之前之后方坯高宽比达标率率差别见表2。 　　表2 优化调整设计方案实现后方坯高度优秀率比 　　

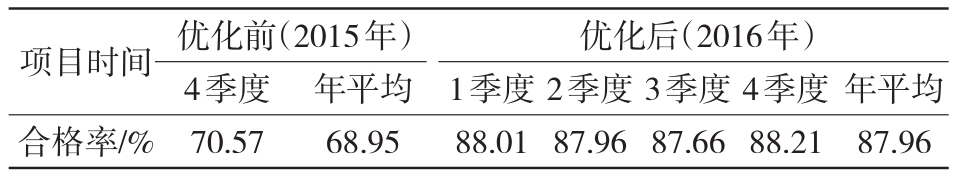

　　执行优化方案后，410S不锈钢板꧑坯宽度质检合格率显著提高(平均提高19.01%)，板坯宽尺修磨率大幅下降，窄尺展宽轧制比例相应显著降低(由26.93%降低至14.49%)。优化方案的实施取得了良好的经济效益和质量提升效果。
